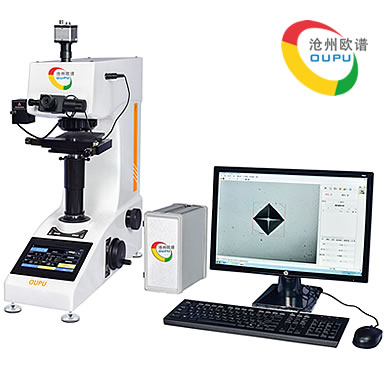

OU2510Q型全自动维氏硬度计

产品描述：OU2510Q型全自动维氏硬度计主要用于测量微小、薄型试件、脆硬件的测试，通过选用各种附件或者升级各种结构可广泛的用于各种金属(黑色金属、有色金属、铸件、合金材料等)、金属组织、金属表面加工层、电镀层、硬化层(氧化、各种渗层、涂镀层)、热处理试件、碳化试件、淬火试件、相夹杂点的微小部分，玻璃、玛瑙、人造宝石、陶瓷等脆硬非金属材料的测试。尤其适用于大批量测量工件的硬度梯度分布曲线，和指定部位的硬度测试。

全国热线0317-3038768

详情介绍

一、产品概述

OU2510Q型全自动维氏硬度计主要用于测量微小、薄型试件、脆硬件的测试，通过选用各种附件或者升级各种结构可广泛的用于各种金属(黑色金属、有色金属、铸件、合金材料等)、金属组织、金属表面加工层、电镀层、硬化层(氧化、各种渗层、涂镀层)、热处理试件、碳化试件、淬火试件、相夹杂点的微小部分，玻璃、玛瑙、人造宝石、陶瓷等脆硬非金属材料的测试。尤其适用于大批量测量工件的硬度梯度分布曲线，和指定部位的硬度测试。
通过内置步进马达控制的自动位移台, 透过鼠标点击控制, 拥有多样性的控制模式, 定位精度高, 重复精度好, 移动速度快, 工作效率高；

二、主要特点

1、高级光学工程师设计的光学系统不仅图像清晰，还可作为简单的显微镜使用，亮度可调，视觉舒服，长时间操作不容易疲劳；
2、 7寸触摸显示屏上能显示试验方法、试验力、硬度值上下限、测量压痕长度、硬度值、试验力保持时间，测量次数，试验结果和数据处理等；
3、系统自带校准功能，每档试验力可手动调整输入误差校准仪器；
4、光学系统亮度可调范围：0-100；
5、可存储最大100组测试数据，在主界面显示平均值以及测试次数数据；
6、试验力单位可以手动选择相互转换，转换单位为：（Kgf，N）；
7、主界面可同时显示4个转换标尺，并可切换：美标以及国际标准，共可转换18个测量标尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH等；
8、可设置上下限测量范围，在主测量界面显示；
9、测试数据可通过USB直接导出数据；
10、测量标尺可转换成HK努氏硬度；
11、操作系统可中英文转换；
12、铸铝壳体一次成型结构稳定不变形，纯白汽车烤漆档次高，抗划伤能力强，使用多年依然光亮如新；
13、我司具备自行研发设计，生产加工的能力，我们的机器终身提供配件更换和维护升级服务；

二、硬度计主要技术参数

硬度范围	(5-3000)HV
硬度标尺	HV0.3、HV0.5、HV1.0、HV3.0、HV5.0、HV10.0
试验力	0.3kgf、0.5kgf、1kgf、3kgf、5kgf、10kgf 2.94N、4.9N、9.8N、29.4N、49N、98N)
显示	7寸液晶触摸显示屏
加载控制	自动（加载/保持/卸载）
试验力保持时间	5～60s
试验力选择	外置式选力旋钮，试验力自动显示在7寸液晶触摸显示屏上
压头物镜转换	自动
物镜放大倍数	10×，20×
光通道	双光通道（目镜及CCD摄象通道）
光学系统（双光学通道，无需切换）	1、自动数字式编码器 2、总放大倍数(μm)：100×（观察）, 200×（测量） 3、测量范围(μm)： 400；4、分辨率(μm)：0.125
硬度测量范围	(5-3000)HV
数据输出（选配）	内置打印机，测试数据也可通过USB输出至U盘进行保存分析
试件最大高度	165mm
压头中心线至机壁距离	130mm
电源电压	AC220V/50HZ
重量	40kg
执行标准	ISO 6507、ASTM E384、JIS Z2244、GB/T 4340.2
标准配置	主机	1台	压头	一个	10X物镜	1个
	20X物镜	1个	砝码	6个	电动平台控制器	1个
	10×测微目镜	1个	硬度块	2块	十字工作台	1个
	水平仪	1个	水平调节螺钉	4个	螺丝批	2个
	外接电源线	1根	防尘罩	1个	随机资料	1份
	光学适配镜	1个	USB加密狗	1个	摄像头	1个
	软件光盘	1个	控制专用连接线	1个

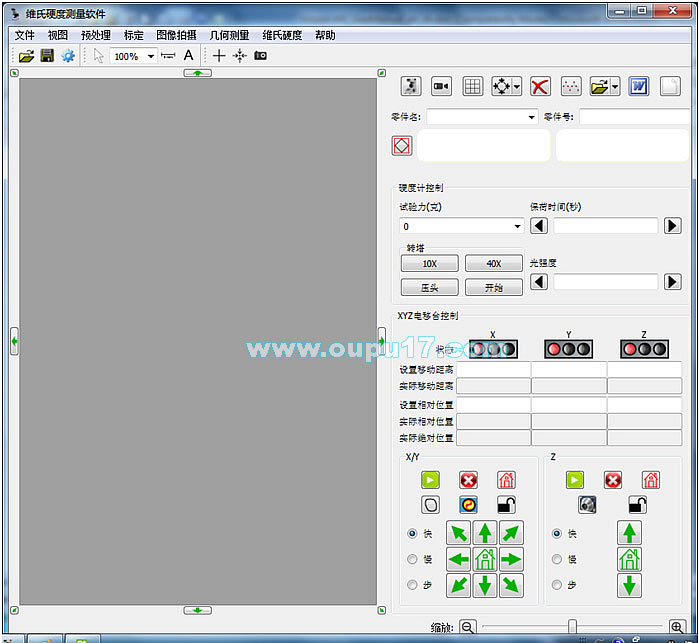

三、软件介绍

OU2510Q全自动维氏硬度计，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种新专业技术，通过计算机主机实现对维氏硬度计和自动载物台的控制，并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的测试方式，实现了全自动、高精度、高重复性的硬度测试，是材料分析的重要设备。

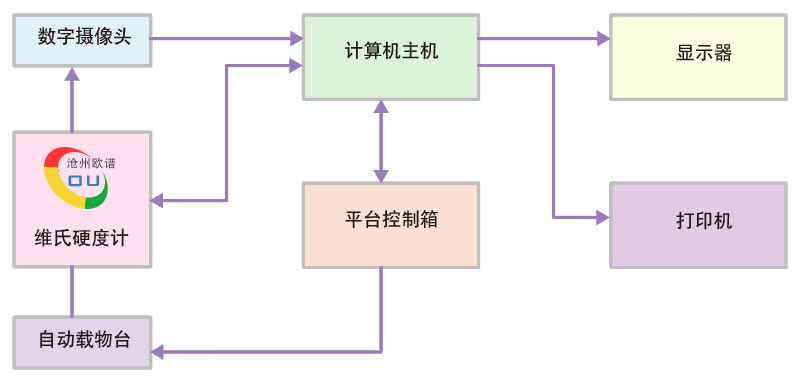

四、系统组成

计算机主机通过 RS232 串口，控制硬度计的动作并接收硬度计的相应信息；计算机主机通过 RS232 串口，控制平台控制箱，并通过平台控制箱，控制自动载物台移动并接收相应信息；维氏硬度计所压的压痕的光学信号，通过数字摄像头成像在计算机显示器上，再通过自动、手动读数，测得维氏硬度值。

五、系统功能

压力控制	硬度计试验力转换时，系统感知试验力变化并实时显示在系统中
转塔控制	软件控制硬度计进行物镜—压头之间相互切换，无需人工控制硬度计
加载控制	软件控制硬度计进行加载，无需人工控制硬度计
测量控制	软件控制硬度计转塔、加载并直接读取维氏硬度值
Z轴控制	软件控制硬度计Z轴上升下降
自动聚焦控制	软件控制硬度计Z轴自动聚焦，找出产品表面最清晰点
光源亮度控制	对光源的亮度进行设置
图像采集	实时显示硬度图像，可存储、打印图像，以及定倍打印
手动/自动测量	手动：拉对角线测量、两点卡线测量、四点测量自动：自动找出压痕的四个顶点，速度快，数据准。连打连测、即打即测、指定坐标打压
硬度换算	依据国家标准，自动进行布氏—洛氏—维氏—努氏等多种硬度数值转换，实时显示，并可转换各种国际标准
图文报告	自动记录测量数据，自动生成硬度—深度曲线，保存或打印硬度—深度曲线及所有压痕测量值；保存或打印压痕图像及当前压痕硬度值；可按用户要求定制检验报告；通过数据处理软件，在试样连续测量后形成的硬化层深度值可以以表格形式显示；可输出各种测量数据、D1、D2、硬度值表、硬化层深度、最大值、平均值、最小值、显示并输出各压痕图片。硬度值、硬度表、硬化层深度图及图片插入等数据可灵活在WORD或EXCEL中编辑打印出包含数理统计及硬化层深度曲线的测试报告并保存WORD格式或EXCEL，还可打印观察到的样品形貌图并保存，直接反映出压痕及背景的显微组织
努氏测量	可更换努氏压头进行努氏硬度自动测量
自动Z轴	自动调焦步距(μm): Z轴自动调焦时移动步距，默认1.25μm. Z轴按键步距(μm): 键盘或界面方向键按键Z移动距离，默认1.25μm Z轴上升下降：低速(mm/s): 默认0.0625mm/s.高速 (mm/s):，默认1.0mm/s.速度可调
自动载物工作台	可通过鼠标点击界面中任意点自动选点，可进行直线开始位置的设定和随机移动位置设定，通过鼠标对自动X-Y位移台载物台进行8个方向任意移动的控制，可调整速度、可自动复位、可随意进行坐标清零；软件系统可编程控制自动载物台移动，系统提供14个模式: 1) 沿线；2) 沿线带角度；3) 自由点击； 4) 横向沿线；5) 纵向沿线；6) 沿曲线多条线； 7) 沿曲线矩阵； 8) 圆弧；9) 齿心；10）齿顶平行；11）自动沿边缘带角度；12）自动沿边缘矩阵； 13）圆心；14）沿曲线多齿顶平行
	马达	步进马达
	最大移动距离	50mm
	最小移动距离	1μm
	移动速度	可调
	位移重复精度	1μm
	样品台尺寸	100X100mm
图像采集/识别	采用高质量、高分辨率300万像素摄像机，高速采集：1280X1024 分辨率：25帧/秒，大尺寸原始图像采集；采用的图像及测量结果供存储格式，图像存储格式BMP、JPG等通用文件格式）
自动测量时间	约0.3S/1个压痕
测量重复性	±1.0%（700HV/500gf，压痕清晰时）
最小测量单位	0.01μm

六、系统配置

XY样品移动控制	提供XY电动移动样品台:可用软件控制也可手动调节；XY可同时运动；XY可用键盘方向键微调精确到位；
XYZ遥感	控制XY电动移动样品台
加载模式和路径设置	提供多种加载模式包括沿线、沿边缘角度、沿曲线边缘角度等；加载点坐标可任意设置
自动边缘扫描	沿样品边缘自动扫描并自动找到拐点如齿顶齿根等
自动加载、聚焦、测量	系统按设定的加载模式，自动聚焦、自动加载、自动测量,并自动绘制硬化曲线；一键完成
硬度值转换、修正、有效验证	系统可同时将测得的显微维氏硬度值转换到其它多个硬度标尺如HB、HR等；可对球面圆柱面样品测量值进行修正；可对样品测量值进行有效验证
数据统计	自动计算测量硬度的平均值、方差、Cp、 Cpk等统计值
数据储存	测量数据和图像等可保存于一个文档供以后调出
测试报告	自动生成WORD或EXCEL文档报表；用户可定制报表格式；标准格式包括每单个硬度测量值、统计值、压痕图像、和硬化曲线等
努氏硬度	可设置为努氏硬度测量
断裂韧性	可设置为测量压痕断裂韧性
其它功能	含显微图像处理与测量系统的所有功能，包括图像拍摄、标定、图像处理、几何测量、文档标注、相册管理、和定倍打印等
电脑	商业电脑
