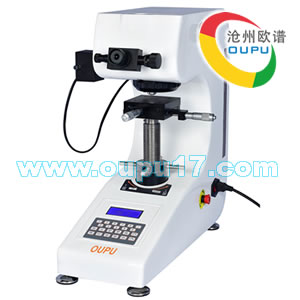

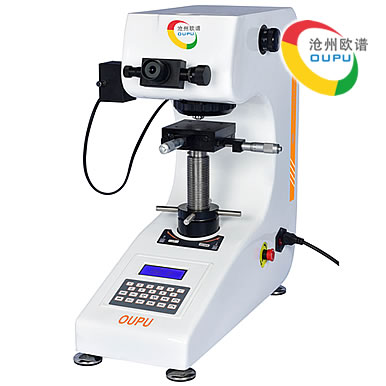

OU2560型显微维氏硬度计

产品描述：OU2560型数显显微硬度计采用大显示屏LCD显示，显微维氏硬度计，在机械、光学、光源上采用独特精密设计，使压痕成像更清晰，测量更精确。读取测微计刻度手动输入压痕对角线长度，即可自动计算出硬度值并显示在屏幕上。

全国热线0317-3038768

详情介绍

可选装自动转塔装置(OU2560Z)

一、产品概述

OU2560型数显显微硬度计是采用精密机械技术和光电技术的新型显微维氏和努氏硬度测试仪器。
该机采用微机控制，通过软键能调节测量光源强弱，并能预置试验力保持时间，以LED显示。该机采用独特的压痕测量转换和测微目镜一次测量读数机构。使用方便，测量精度高。
适用于测定微小、薄形试件、表面渗镀层等试件的显微硬度和测定玻璃、陶瓷。玛瑙、宝石等脆性材料的显微硬度，是科研机构、工厂及质监部门进行材料研究和检测的理想硬度测试仪器。

二、主要特点

· 8位旋钮，试验力选择范围：10gf-1Kgf · 光学系统：模拟数字目镜
· 目镜拥有10X放大率
· 高品质物镜，使观察获得最大舒适性
· 垂直LED照明
· 可调光学路径
· 双通道光学系统
· 测量确认键，安装于模拟目镜
· HV和HK硬度标尺的选择
· 测试点定位精确
· 操作时可将目镜测得的D1、D2值直接输入后，硬度值即在LCD显示屏上直接显示
· 根据不同的材料可选择硬度间的转换对照
· 采用可调冷光源测量系统等
· 可选高清CCD摄像头系统，可在售前或售后安装

三、主要技术参数

测量范围	5-3000HV
试验力	10gf、25gf、50gf、100gf、200gf、300gf、500gf、1kgf 0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N
标尺转换	HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
试验力选择	外置式选力旋钮，试验力自动显示在LCD屏上
显示	保持时间（秒），硬度值
最小检测单位	0.25μm
试验力施加方法	自动加卸试验力
物镜放大倍数	10×、40×
保荷时间	5-60S 可调
光通道	双光通道（目镜及CCD摄象通道）
光学系统	1、自动数字式编码器； 2、总放大倍数(μm)：100×（观察）, 400×（测量）； 3、测量范围(μm)： 200； 4、分辨率(μm)： 0.01
XY试台	尺寸100×100mm、行程范围:25×25mm、最小读数:0.01 mm
压头物镜转换	手动切换 (可选装自动转换配置OU2560Z)
D1\D2值输入	手动输入
测微鼓轮最小测试单位	0.5μm
数据输出	预留内置微型打印机接口，（RS232串行接口），可选配安装
试件最大高度	110mm
压头中心至机壁距离	85mm
主机重量	25Kg
电源	AC220V/50/60Hz
外型尺寸	540×200×530mm(长×宽×高)
执行标准	GB/T4340.1、GB/T4340.2、IS06507-2、ASTM_E384、JJG151检定规程
X-Y试台	尺寸:100×100 mm、最大移动: 25×25mm、分辨率: 0.01mm
标准配件	1.主机（显微维氏压头一只，10X、40X物镜各一只）、 2.试台、砝码、显微镜附件箱、 3.砝码 6只 4.砝码杆 1个、5.十字工作台 1个、6.薄片夹持台 1个、7.平口夹持台 1个、8.细丝夹持台 1个、9.水平仪 1个 10.螺丝批 2把、11.水平调节螺钉 4只、12.外接电源线 1根、13.10×测微目镜 1只、 14.显微维氏硬度块 2块（HV1、HV0.2各一块）、15.保险丝（1 A）2个、16.产品合格证 1份 17.产品使用说明书 1份、18.防尘罩 1只
选配件	CCD摄像测量系统,努氏压头

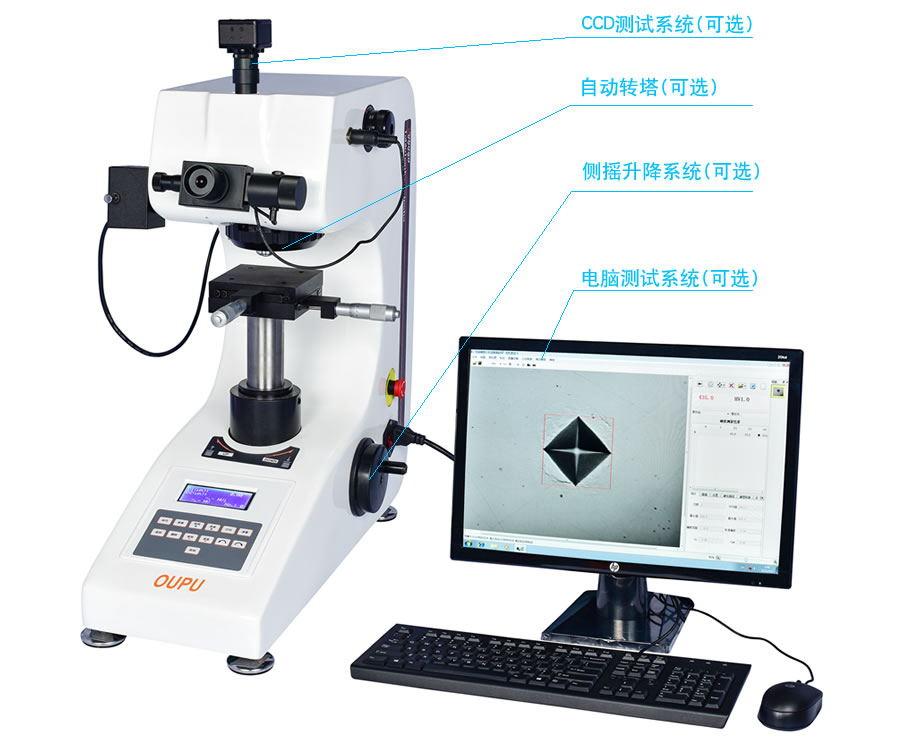

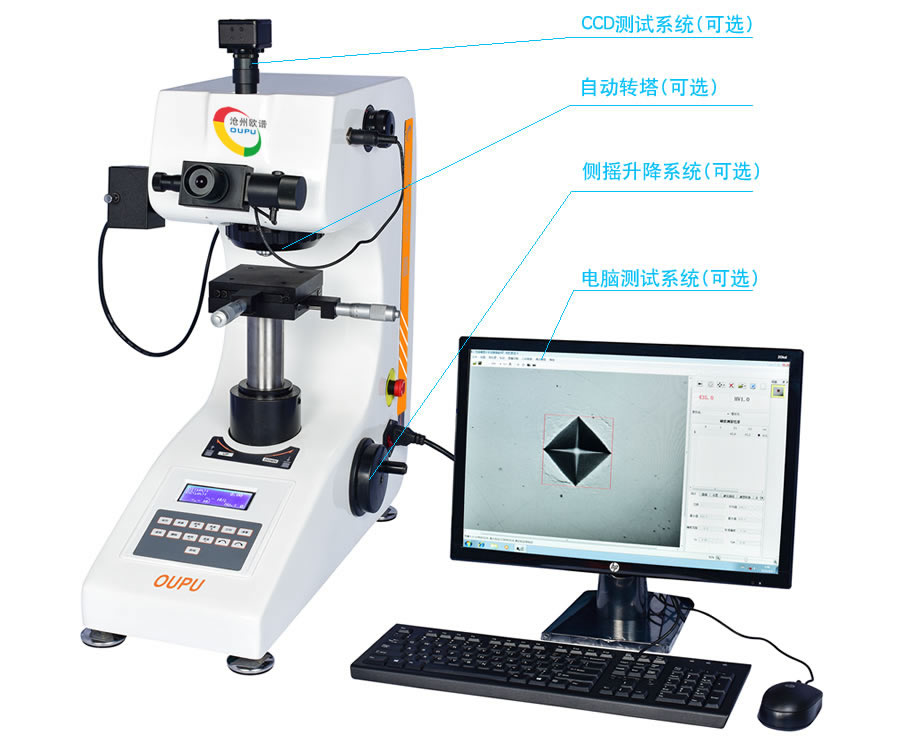

备注：
可选配侧摇升降系统，使升降系统更加稳定精准。
可选配内置打印机，测量数据一键打印，也可上传电脑。
可选配硬度计测量软件，消除人为误差，电脑操作，提高效率，精度更加精准。

四、型号选型表

型号
型号	OU2560	OU2560S	OU2560C	OU2560J	OU2560Q
主要功能	常规显微硬度计自动转塔(可选) 打印机(可选) 测摇升降(可选) 测试系统(可选)	数显显微硬度计自动输入对角线长度大屏显示自动转塔(可选) 打印机(可选) 测摇升降(可选) 测试系统(可选)	触屏显微硬度计 7寸彩色触摸屏自动输入对角线长度自动校准误差自动转塔(可选) 打印机(可选) 测摇升降(可选) 测试系统(可选)	数显集成显微硬度计自动输入对角线长度工业平板电脑一体自动转塔打印机测摇升降测试系统	全自动显微硬度计 7寸彩色触摸屏自动输入对角线长度自动校准误差自动转塔 XYZ自动调节打印机测摇升降测试系统
测量范围	5-3000HV
试验力	10gf、25gf、50gf、100gf、200gf、300gf、500gf、1kgf 0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N
硬度标尺	HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
单位转换	布氏、洛氏、努氏		布氏、洛氏、努氏 (主界面可同时显示4个转换标尺，并可切换:ASTM、ISO、JJG标准)
标尺转换	HK努氏
加载控制	自动加载、自动保持、自动卸载
试验力保持时间	5-60s
试验力选择	外置式选力旋钮，试验力自动显示在LCD屏上
物镜放大倍数	10×、40×
光通道	双光通道（目镜及CCD摄象通道）
对角线长度输入	手动	自动	自动	自动	自动
光学系统分辨率	0.25μm	0.0625μm	0.0625μm	0.0625μm	0.0625μm
硬度显示	LCD屏	LCD大屏	7寸液晶触摸屏	工业平板电脑	7寸液晶触摸屏
语言切换	×	×	中英文系统	中英文系统	中英文系统
误差修正	×	×	√	√	√
合格判定	×	×	√	√	√
光学系统	总放大倍数(μm)：100×（观察）, 400×（测量）；测量范围(μm)： 200；
XY试台	尺寸100×100mm、行程范围:25×25mm、最小读数:0.01 mm
试件最大高度	110mm
压头中心至机壁距离	85mm
电源	AC220V/50/60Hz
重量	35kg
外型尺寸	540×200×530mm(长×宽×高)
